二维码刷卡门禁读头86型规格书

产品概述

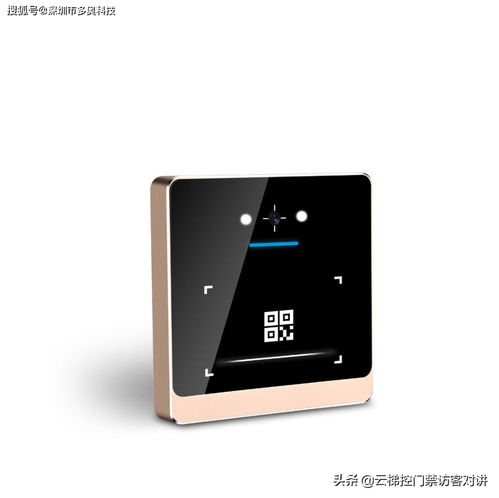

本规格书详细描述了86型二维码刷卡门禁读头（亦称门禁读卡器）的技术参数、功能特性、安装说明及使用环境。该产品是一款集成了二维码识别与IC/ID卡刷卡功能的嵌入式门禁读头，采用标准的86型底盒设计，外观简洁，安装便捷，适用于办公楼、住宅小区、酒店、校园等各种需要对出入口进行安全管控的场所。

核心功能特性

1. 双模识别：支持主流二维码（如QR Code）扫码开门，同时兼容13.56MHz频率的Mifare IC卡、CPU卡以及125kHz的EM ID卡刷卡开门，满足用户多样化的使用习惯。
2. 高性能识别：采用高性能解码芯片与优化算法，二维码识别速度快、精度高，抗反光、污损能力强；刷卡感应距离稳定。
3. 通讯接口：标配韦根26/34输出（兼容性高），可选配RS485通讯接口，便于与市面上主流的门禁控制器对接。
4. 安全防护：具备防拆报警功能，当读头被非法拆卸时，可触发报警信号输出。外壳采用高强度阻燃材料，具备一定的防暴、防水防尘能力（通常达到IP65等级）。
5. 状态指示：配备多色LED指示灯与蜂鸣器，清晰指示电源、识别成功、失败等不同工作状态。
6. 便捷管理：可通过配套的管理软件或平台进行设备管理、权限下发（特别是动态二维码的生成与时效管理）和开门记录查询。

技术规格参数

| 项目 | 规格描述 |
| :--- | :--- |
| 产品型号 | ACM-86QR (示例，具体型号以实际产品为准) |
| 外形尺寸 | 符合86型标准面板尺寸，约86mm × 86mm × 25mm (长×宽×厚) |
| 安装方式 | 嵌入式安装，标准86底盒 |
| 识别技术 | 二维码识别 + 13.56MHz RFID (IC卡) / 125kHz RFID (ID卡) |
| 读卡距离 | IC/ID卡：通常0~5cm (视卡片类型)；二维码：5~15cm (建议距离) |
| 输出格式 | 韦根26/34， RS485 (可选) |
| 供电电压 | DC 12V ±10% |
| 工作电流 | 静态<100mA， 识别瞬间<200mA |
| 工作温度 | -20℃ ~ +60℃ |
| 存储温度 | -30℃ ~ +70℃ |
| 工作湿度 | 10% ~ 90% RH (无凝露) |
| 防护等级 | IP65 (防尘、防喷水) |
| 外壳材料 | PC阻燃工程塑料 |
| 通讯线材 | 建议使用RVV 4×0.5mm²或以上规格线缆 (电源+数据) |

安装与接线说明

1. 安装准备：在墙面或门框上预埋标准86型安装底盒。确保安装位置平整、牢固，高度建议为1.2米至1.5米（便于操作）。
2. 固定读头：将读头后部的固定柱对准底盒的螺丝孔位，使用配套螺丝紧固。
3. 线路连接：打开读头端子排盖板，参照标签或说明书进行接线。典型接线如下：

• 电源线：连接 VCC (+12V) 和 GND。

• 数据线：连接 D0 和 D1 (韦根输出) 至门禁控制器的对应输入端。

• 报警线：连接 ALM+ 和 ALM- 至控制器的报警输入端（如启用防拆功能）。

• RS485线（如适用）：连接 A(+) 和 B(-) 至控制器485总线。

1. 安装完成：检查接线无误后，接通电源，观察指示灯是否正常。安装面板盖板。

使用与维护

• 日常使用：用户可使用已授权的实体门禁卡靠近读卡区，或使用手机生成的有效二维码对准扫码窗口，听到蜂鸣器提示音且指示灯变绿即表示识别成功。
• 设备维护：定期使用柔软的干布清洁读头表面，特别是二维码扫描窗口，避免积尘或污渍影响识别。切勿使用腐蚀性化学溶剂清洗。
• 故障排查：如遇无法读卡/扫码、指示灯异常等情况，请首先检查电源连接是否正常，线路是否完好，然后确认卡片或二维码权限是否有效。如问题持续，请联系专业技术人员。

注意事项

1. 安装与接线必须由专业人员进行，确保符合电气安全规范。
2. 请勿将读头安装在强电磁干扰源、高温热源或阳光直射的场所。
3. 避免用坚硬物体撞击或划伤读头表面，尤其是光学镜头部分。
4. 本产品为门禁系统的前端识别设备，需配合合规的门禁控制器及电源使用。
5. 产品规格如有更新，恕不另行通知，请以购买时随附的最新说明书为准。

---
本规格书内容为通用性描述，具体产品的功能与参数可能因不同生产厂商而有所差异，请在选购和安装前确认最终产品的详细资料。
